Il 4D InSpec Surface Gauge è il primo strumento portatile di precisione per la misurazione di difetti superficiali senza contatto. Con una risoluzione a livello micrometrico, portabilità, flessibilità e facilità d'uso, il sistema 4D InSpec permette l’ispezione di parti e componenti con misure ripetibili ad alta risoluzione dove richiesto: in ambienti di produzione, nelle officine meccaniche e sul campo durante interventi di service.
Il sistema 4D InSpec è in grado di eseguire misure quantitative istantanee di difetti come pits, graffi, intaccature, ammaccature e di misurare caratteristiche come raggi di curvatura, smussi, rottura del bordo, profondità dei rivetti e del trattamento di pallinatura nel range da 5 µm a 2.5 mm o 9 mm in base al modello.
Il software è inoltre facilmente configurabile per l'analisi di tipo pass-fail.
Il 4D InSpec è uno strumento di misura molto più preciso e ripetibile delle tradizionali tecniche di ispezione che si basano su una valutazione visiva, fortemente soggettiva, generalmente utilizzate per la misura dei difetti superficiali. A differenza dei sistemi metrologici di fascia alta, inoltre, risulta conveniente, robusto e caratterizzato da elevata flessibilità di impiego che permette la misura di parti in un’ampia gamma di geometrie ed in ambienti difficili.
- Aviazione/Aerospazio
- Turbine
- Componenti della trasmissione
- Componenti di motori
- Sostituzione di nastri e gel di replica
- Valutazione della corrosione
- Pannelli solari
- Aviazione/Aerospazio
- Turbine
- Componenti della trasmissione
- Componenti di motori
- Sostituzione di nastri e gel di replica
- Valutazione della corrosione
- Pannelli solari
Il 4D InSpec può essere impiegato manualmente per raggiungere zone d’angolo o per il campionamento di superfici di grandi dimensioni direttamente sul componente da misurare. Un fold mirror opzionale, inoltre, permette di utilizzare il sistema come un boroscopio per la misura di particolari in zone altrimenti non accessibili.

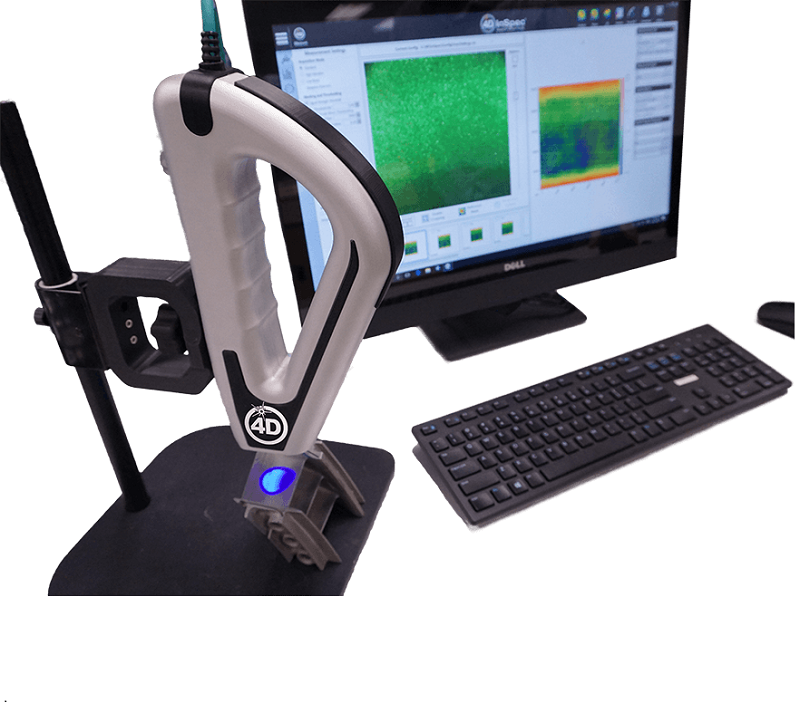

Nella configurazione workstation standard, il 4D InSpec permette in modo semplice e veloce l’ottenimento di dati altamente ripetibili per il controllo qualità. Il 4D InSpec può anche essere montato su un manipolatore robotico per la misura completamente automatizzata di parti meccaniche di geometria complessa.
Il software incluso con il sistema InSpec prevede un'interfaccia touch-screen intuitiva ed include funzioni di riconoscimento automatico dei difetti e di calcolo delle loro caratteristiche tra cui l’altezza, il volume, l’area, la pendenza e la posizione. L'operatore può analizzare i difetti in grande dettaglio tramite la visualizzazione di profili 2D o di grafici 3D. Il sistema supporta anche il trasferimento dei dati ai sistemi di controllo qualità per una rapida analisi pass-fail tramite collegamento LAN, USB o WiFi.
Accessori e Opzioni
Fold Mirror Kit
Perfetti per la misura all’interno di fori più grandi o pareti laterali difficili da raggiungere, questi specchietti vengono montati al posto dello strumento standard di ausilio all’allineamento per misurare aree di difficile accesso, come i lati dei tubi, la superficie tra le pale della turbina, l'area sotto una flangia, ecc.…
Il kit include 4 specchietti:
- specchietto di 20 mm con angolo di piegatura a sinistra
- specchietto di 20 mm con angolo di piegatura a destra
- specchietto di 12 mm con angolo di piegatura a sinistra
- specchietto di 12 mm con angolo di piegatura a destra
Tutti gli specchietti prevedono un angolo di 45 gradi per deviare il fascio di test a 90 gradi. Il kit è fornito con una custodia rigida per il trasporto e per conservare gli specchietti quando non utilizzati.
Pacchetto software di analisi Edge Break
Il pacchetto software opzionale Edge Break permette l’analisi di smussi, bordi arrotondati e raggi di curvatura come parte dei risultati.
La realizzazione di una parte meccanica con smussi o rotture del bordo di alta qualità è fondamentale per la longevità della parte stessa ma anche per la sicurezza degli operatori che la trattano e per la finitura estetica ma notoriamente queste caratteristiche sono difficili da misurare.
Con “rottura” di un bordo si intende l’arrotondamento di un angolo o l’aggiunta di uno smusso piatto allo spigolo.
Questo pacchetto software di analisi permette il calcolo di parametri critici come il raggio di curvatura del bordo o dell'angolo dello smusso (a seconda delle necessità) e dell'angolo tra le superfici adiacenti. Riporta, inoltre, le dimensioni delle caratteristiche geometriche principali all’interno del campo di vista della misura. Utilizzando dati 3D, i risultati non dipendono dall'orientamento della parte e sono ottenuti sulla base di centinaia di migliaia di punti, migliorando l'accuratezza e la ripetibilità rispetto alle tecniche 2D.
Braccio robotico UR3
Il braccio robotico UR3 di Universal Robotics viene impiegato per l’automazione di misure di routine dove la ripetibilità della misura è essenziale oppure per misurare superfici complesse che richiedono un alto grado di precisione.
L’unità robotica è fornita di software che ne permette la programmazione dei movimenti in pochi minuti e l’integrazione con altri robot o piattaforme rotanti per un’automazione più complessa.
Il robot UR3 standard prevede un raggio di lavoro di 500 mm.
Carrello mobile
Lo stand portatile permette di utilizzare il sistema 4D InSpec come una stazione mobile in aree di produzione o di manutenzione.
Il carrello è dotato di ruote e permette l’installazione del computer all-in-one su un supporto orientabile e regolabile in altezza.
Backpack trekker kit
Immaginate di dover eseguire una misura 3D di un rivetto sull'ala di un aeroplano, su un elicottero sul ponte di una nave o su una flangia in cima a una torre di generazione eolica. Con il backpack trekker kit è possibile raggiungere il punto dove eseguire la misura, estrarre il robusto tablet touchscreen dallo zaino e la sonda InSpec dalla fondina della cintura, mettere a fuoco e premere il pulsante “Measure”. L’acquisizione 3D viene salvata in 1 o 2 secondi, non più del tempo necessario per scattare una foto con il proprio cellulare. I tecnici dell’aviazione possono eseguire le ispezioni portando la strumentazione di misura direttamente sulle ali degli aeromobili.
L’impiego di gruppi di continuità portatili permette l’operatività del sistema InSpec per un’intera giornata.
I seguenti accessori sono disponibili come opzione:
Gruppo di continuità portatile da 500W (UPS)
Questo alimentatore a batteria può garantire il funzionamento del sistema 4D InSpec e del relativo computer per un periodo di 8 ore con utilizzo standard o di 6 ore con uso intensivo senza bisogno di collegare la strumentazione ad una presa di corrente.
Flexible Mounting Arm
Il braccio flessibile viene fissato al supporto verticale del microscope stand e permette di orientare liberamente la sonda 4D InSpec fino ad una distanza di circa 150 mm dal supporto stesso.
Standard di calibrazione
4D Technology offre uno standard di calibrazione certificato con conformità ISO per la verifica e la calibrazione verticale del sistema 4D InSpec.
Pedale USB
È possibile avviare un’acquisizione con la sonda 4D InSpec in diversi modi, tramite il pulsante presente sulla sonda stessa o tramite l’interfaccia touchscreen del software.
Il pedale USB offre un’ulteriore opzione di avvio della misura senza mani, utile durante le ispezioni di grandi parti o di parti con geometria complessa.
Tutti e tre i metodi sono sempre disponibili contemporaneamente per offrire la massima flessibilità e comodità di avvio della misura.
Licenza software Stand-Alone
Questa opzione consente di installare una copia aggiuntiva del software 4D InSpec su un secondo computer con sistema operativo Windows® 10 non collegato allo strumento. Questo permette di caricare ed analizzare off-line i dati delle misure eseguite senza impegnare lo strumento InSpec che rimane dunque disponbile agli operatori per l’esecuzione di ulteriori ispezioni.
Remote Access Software
Questa opzione abilita la funzione Windows Communication Foundation (WCF) con il software 4D InSpec per consentire il controllo del sistema da remoto tramite comandi definiti dall’utente.
